■產品簡介XSP-63A瀝青檢測顯微鏡是我廠專為公路施工中的改性瀝青檢驗提供的一款熒光顯微鏡，實用、簡潔、高性價比，質量好、是改性瀝青檢驗過程中不可缺少的儀器。瀝青檢測顯微鏡，隨著科學技術進步和經濟建設事業的發展，將進一步推動改性瀝青的品種開發和生產技術的發展。適用于熒光顯微術和透射明視場觀察.采用無限遠平場消色差物鏡和大視野目鏡,光學系統成像清晰,視野廣闊,是生物學、細胞學、腫瘤學、遺傳學、免疫學等研究工作的理想儀器，可供科研、高校、醫療和防疫等部門使用。■性能特點<pstyle="margin-left:24.0pt;text-indent:-24.0pt;line-height:22.0pt;">Ø配大視野目鏡和無限遠平場消色差物鏡，視場大而且清晰<pstyle="margin-left:24.0pt;text-indent:-24.0pt;line-height:22.0pt;">Ø粗微動同軸調焦機構，粗動松緊可調,帶鎖緊和限位裝置，微動格值:2μm<pstyle="margin-left:24.0pt;text-indent:-24.0pt;line-height:22.0pt;">Ø6V20W鹵素燈照明,亮度可調.■技術規格一．顯微鏡參數1.大視野目鏡:WF10X(Φ20mm)2.無限遠平場消色差物鏡PL4X/0.10無限遠平場消色差物鏡PL10X/0.25無限遠平場消色差物鏡PL40X/0.65(彈簧)無限遠平場消色差物鏡PL100X/1.25(彈簧,油)3.目鏡筒:三目鏡(傾斜30˚)4.調焦機構:粗微動同軸調焦,粗動松緊可調,帶鎖緊和限位裝置板,微動格值:2μm.5.轉換器:四孔(內向式滾珠內定位)6.載物臺:雙層機械移動式(尺寸:210mm×140mm,移動范圍:75mm×50mm)7.阿貝聚光鏡:N.A.1.25可上下升降8.濾色片:藍濾色片、磨沙玻璃9.光源：6V20W鹵素燈,亮度可調10.落射器熒光裝置汞燈燈箱100W/DC；電源箱:交流電:110V或220V熒光濾光片組B激發光波段:420~485nm；熒光濾光片組G激發光波段:460~550nm熒光濾光片組UV激發光波段330~400nm；熒光濾光片組V激發光波段395~415nm二.標準成像配置參數1．適配鏡：直徑：59mm,放大倍率：0.5倍，內調焦距：0～3mm調焦后可鎖緊2．攝像機：圖像傳感器:1/2"彩色300萬CMOS；像素點尺寸：3.2μmx3.2μm；分辨率：2048x1536；幀率：8fps全分辨率；靈敏度：1V/lux-sec(550nm)；自動曝光控制:57μs-350ms；信噪比:43dB；掃描方式:逐行掃描；快門:電子快門；數據接口:USB2.0,480Mb/s；白平衡:一鍵白平衡。3．軟件功能：圖像顯示、圖像拍攝、錄像和圖象處理功能，可以對所攝圖像進行文字編輯，比例尺顯示；超景深擴展；長度，角度，弧長測量；點，線，平行線，垂直測量；圓、橢圓測量；矩形，不規則形狀的周長、面積、重心位置等幾何參數測量�！鰞x器成套性1.熒光顯微鏡一臺2.三目觀察鏡筒一只3.無限遠平場消色差物鏡4×、10×、25×、40×各一只4.目鏡WF10×/20mm一對5.鹵素燈6V/20W，100W汞燈各一只6.B、G、UV、V激發濾色片一組7.專用適配鏡一只8.YH-3001數碼攝像頭一只9.產品合格證、保修卡及說明書一份

……………

　　一、膜厚度儀MH-10參數被測件最大長度200mm直接測量范圍10mm最小顯示值0.1μm測量力(2±0.2)N示值變動性0.1μm最大不準確度±0.25μm讀數方式：數字顯示最大測量誤差±(0.5+L/100)μm，L是被測長度,以mm計儀器體積300×170×410mm儀器重量18kg二、成套性1可調帶筋園臺5平面測帽Ф82可調園平臺6小球面測帽3帶筋固定方臺7刃形測帽4平面測帽Ф2

……………

　　■產品簡介：TH-150型炭黑分析儀，是結合偏光顯微鏡和熔點加熱臺，配備炭黑分析軟件研發而出的一款利用顯微圖像法測量聚烯烴管材、管件和混配料中顏料或炭黑分散性的一款專用設備，此炭黑分析軟件是我廠新開發的高性價比，具有高分辨率、高精度、高清晰度等特點。軟件采用數字攝像頭對圖像進行采集。它具有先進的電腦測量系統，界面簡潔，操作方便，通過點擊分析按鈕就可以自動得出圖像里的任意顆粒的數據，測量方便，減少了人為誤差，大大提高了測量精度，可使企業質量控制的更準確，提高企業質量管理水平和對外形象，是企業對產品質量監控的有效工具。這些行業包括：研究所，大學實驗室及廠家實驗室。■軟件特點：*本系統符合GB/T18251-2000中華人民共和國國家技術規范標準。*本系統對聚烯烴管材、管件和混配料中顏料或炭黑分散的檢定顯微圖像分析。*本系統可開具國家級計量證書，保證測量系統的精確度和有效度�！鲕浖�功能：1.軟件配備高清低噪度數字相機,能拍攝高質量圖片。2.軟件有強大的數據處理功能，軟件以國家檢驗標準為依據，可根據需要，選擇檢驗項目，在軟件的幫助下，軟件可以對所攝顆粒圖像進行分析，并給出有效物編號，周長，直徑，圓度，面積，內容物數密度，有效物數目，有效物面積，有效物面積，有效物面積百分比，有效物數密度等幾十種參數數據，并可以講數據輸出導入EXCEL表格，對攝像的顆粒進行編號對應表格里的顆粒編號。3.軟件可針對從小到大的顆粒進行分類，并標注出在每個分類段里的顆粒數量，面積，和百分比等數據。4.軟件自動生成EXCEL表格測試報告，以便保存并以后使用。■儀器參數：一、偏光顯微鏡1.目鏡廣視場目鏡10×/22mm網格目鏡10×/20mm十字目鏡10×/20mm分劃目鏡10×/20mm2.無限遠平場消色無應力物鏡放大倍數：4X、10X、20X、40X、60X數值孔徑(NA):0.10、0.25、0.40、0.65、0.85工作距離(mm):37.5、7.31、8.71、0.66、0.263.總放大倍數：40×、100×、200×、400×、600×4.轉換器：四孔可調中心5.旋轉平臺平臺尺寸：Φ172mm移動范圍：360°6.聚光鏡：N.A.1.30搖擺式阿貝聚光鏡帶可變光欄7.濾色片：插板式濾色片（綠、藍、中性）8.補色器：石膏λ片，云母1/4λ片、石英楔子9.調焦：粗、微動同軸調焦，采用齒輪齒條傳動機構微動格值0.002mm10.光源上照明：鹵素燈12V/30W，AC85V-230V,亮度可調節下照明：鹵素燈12V/30W，AC85V-230V,亮度可調節二、熔點儀1.輸入電源：交流220V±10﹪45-60HZ2.熱臺加熱工作電源：直流24V1.5A3.攻耗：75W4.溫度范圍：室溫—400℃5.熱臺外體最高溫度：當熱體400℃；室溫25℃時≤70℃6.熱體最大載物重量：200克7.工作方式：連續8.測量精度：全范圍≤±0.3﹪9.系統波動度：±1℃10.最大升溫速度（MAX位）：室溫—100℃≤40秒11.可設置最慢升溫速度：36秒/℃，達400℃時間：4小時12.可設置升溫速度范圍：MAX—36秒/℃13.即刻恒溫響應時間：≤0.01秒14.工作臺外形尺寸：Φ110mm，厚度：12mm15.工作臺工作面尺寸：Φ30mm分別有透射光和反射光兩種16.重量：7.6Kg17.外包裝尺寸：360×215×365mm■儀器成套性：1.偏光顯微鏡：1臺2.觀察鏡筒：1只3.無限遠平場消色無應力物鏡：4×、10×、20×、40×、60×：各1只無限遠平場消色差無應力金相物鏡：40×、60×：各1只4.10X目鏡：2只5.10X分劃、十字、網格目鏡：各1只6.石膏λ試片：1件7.云母1/4λ試片：1件8.石英楔子：1件9.0.01毫米測微尺：1片10.藍色濾色片：1片11.調節手柄：2只12.垂直照明：1套13.備用燈泡：2只14.偏光熔點熱臺：1臺15.適配鏡0.5X：1只16.數字攝像頭YH-3001：1只17.炭黑分析軟件：1套18.測微尺C1：1塊





……………

　　■產品簡介XZR-2B油污比較儀可用于檢測油液等液體的清潔度.■產品特點本儀器可用于XZR-2J油污計測儀配套使用，也可單獨使用。本儀器采用9塊標準固體污染物分劃板，符合IS//DIS4406液壓傳動，流體固體污染物代碼（近似NAS/1638清油度等級表）。可以定性比較固體污染物的數量與尺寸�！黾夹g規格1、目鏡倍數：10倍2、物鏡放大倍數：10倍3、儀器總放大倍數：100倍4、照明電源電壓：220VD.C5、儀器尺寸：245×170×350mm■儀器成套性1、XZR-2B主機：1臺2、QYB取樣泵：1臺3、M50砂芯過濾裝置：1套4、0.17MM蓋片玻璃：1盒/100片5、1.2MM載片玻璃：1盒/100片6、0.8M微孔濾膜（帶格）：1盒7、0.45M微孔濾膜：1盒8、D7.5優質橡皮管：1根9、平咀鑷子鉗：1把10、產品合格證、保修卡及說明書：1份

……………

　　■儀器簡介YP-2顯微油污等級分析系統可觀察顆粒形貌，還可以得到粒度分布、數量、大小，為科研、生產領域增添了一種新的粒度測試手段；在航空、航天、航海、電力、石油、化工、交通、港口、冶金、機械、汽車、制造等領域進行固體顆粒污染度檢測。<pstyle="margin-left:18.0pt;text-indent:-18.0pt;line-height:150%;">■儀器特點<pstyle="margin-left:24.0pt;text-indent:-24.0pt;line-height:150%;">Ø上海光學儀器一廠高清晰度顯微鏡確保了對顆粒的準確識別全方面智能分析系統確保顆粒不被漏判和誤判,檢測效率高智能化,便利化的軟件；<pstyle="margin-left:24.0pt;text-indent:-24.0pt;line-height:150%;">Ø該系統為一種圖像法粒度分布測試分析系統，該系統包括光學顯微鏡、數字CCD攝像頭、圖像處理與分析軟件、電腦等部分組成；<pstyle="margin-left:24.0pt;text-indent:-24.0pt;line-height:150%;">Ø將傳統的顯微測量方法與現代的圖像處理技術結合的產物；<pstyle="margin-left:24.0pt;text-indent:-24.0pt;line-height:150%;">Ø顯示器輸出分析結果；<pstyle="margin-left:24.0pt;text-indent:-24.0pt;line-height:150%;">Ø直觀、形象、準確、測試范圍寬以及自動識別、自動統計、自動標定等特點；<pstyle="margin-left:24.0pt;text-indent:-24.0pt;line-height:150%;">Ø避免激光法的產品缺陷，擴展檢測范圍；<pstyle="margin-left:24.0pt;text-indent:-24.0pt;line-height:150%;">Ø本系統符合GB/T14039-2002ISO4406ISO4407,是汽車行業清潔度檢測和液壓，潤滑行業顆粒度檢測的權威產品;■技術參數1、符合GB/T14039-2002ISO4406ISO4407固體顆粒污染等級檢測.2、測試范圍:0.5-680μm3、統放大倍數：50X～l600X4、最小分辨率：0.1μm5、顯微鏡誤差：≤1%（不包含樣品制備因素造成的誤差）6、重復性誤差：≤3%（不包含樣品制備因素造成的誤差）7、數字攝像頭(YH-3001)：300萬像素8、標尺刻度：10μm9、軟件運行環境：WindowsXP、wind7■測定方法<pstyle="margin-left:24.0pt;text-indent:-24.0pt;line-height:150%;">Ø固體顆粒被濾膜收集，然后在顯微鏡下測定顆粒的大小并按要求的尺寸范圍計數。測試方法：JG/T70-1999、ISO/DIS4408。顯微鏡法采用最長弦尺寸表示顆粒的大小。<pstyle="margin-left:24.0pt;text-indent:-24.0pt;line-height:150%;">Ø顯微鏡顆粒計數法，將油樣經濾膜過濾，然后將濾膜烘干，放在普通顯微鏡下統計不同尺寸范圍的污染顆粒數目和尺寸。由于能直接觀察磨損微粒的形狀、尺寸及分布情況，可定性了解磨損類型和磨損微粒來源。該技術裝備簡單，避免了人工計數誤差大的特性。

……………

　　■儀器簡介YP-1顯微油污等級分析系統可觀察顆粒形貌，還可以得到粒度分布、數量、大小，為科研、生產領域增添了一種新的粒度測試手段；在航空、航天、航海、電力、石油、化工、交通、港口、冶金、機械、汽車、制造等領域進行固體顆粒污染度檢測�！鰞x器特點Ø上海光學儀器一廠高清晰度顯微鏡確保了對顆粒的準確識別全方面智能分析系統確保顆粒不被漏判和誤判,檢測效率高智能化,便利化的軟件；Ø該系統為一種圖像法粒度分布測試分析系統，該系統包括光學顯微鏡、數字CCD攝像頭、圖像處理與分析軟件、電腦等部分組成；Ø將傳統的顯微測量方法與現代的圖像處理技術結合的產物；Ø顯示器輸出分析結果；Ø直觀、形象、準確、測試范圍寬以及自動識別、自動統計、自動標定等特點；Ø避免激光法的產品缺陷，擴展檢測范圍；Ø本系統符合GB/T14039-2002ISO4406ISO4407,是汽車行業清潔度檢測和液壓，潤滑行業顆粒度檢測的權威產品;■技術參數1、符合GB/T14039-2002ISO4406ISO4407固體顆粒污染等級檢測.2、測試范圍:0.5-680μm3、統放大倍數：50X～l600X4、最小分辨率：0.1μm5、顯微鏡誤差：≤1%（不包含樣品制備因素造成的誤差）6、重復性誤差：≤3%（不包含樣品制備因素造成的誤差）7、數字攝像頭(YH-3001)：300萬像素8、標尺刻度：10μm9、軟件運行環境：WindowsXP、wind7■測定方法Ø固體顆粒被濾膜收集，然后在顯微鏡下測定顆粒的大小并按要求的尺寸范圍計數。測試方法：JG/T70-1999、ISO/DIS4408。顯微鏡法采用最長弦尺寸表示顆粒的大小。Ø顯微鏡顆粒計數法，將油樣經濾膜過濾，然后將濾膜烘干，放在普通顯微鏡下統計不同尺寸范圍的污染顆粒數目和尺寸。由于能直接觀察磨損微粒的形狀、尺寸及分布情況，可定性了解磨損類型和磨損微粒來源。該技術裝備簡單，避免了人工計數誤差大的特性。

……………

　　■產品簡介XSP-63XV瀝青檢測顯微鏡是我廠專為公路施工中的改性瀝青檢驗提供的一款熒光顯微鏡，實用、簡潔、高性價比，質量好、是改性瀝青檢驗過程中不可缺少的儀器。瀝青檢測顯微鏡，隨著科學技術進步和經濟建設事業的發展，將進一步推動改性瀝青的品種開發和生產技術的發展。熒光顯微鏡包括一般熒光染色和免疫熒光染色方法,熒光染色方法可以顯示細胞內的各種成份,特別是對細胞內的兩種核酸(DNA或RNA)及酸性粘多糖有較強的特異性,所以熒光染色法可以作為一種良好的細胞化學方法.免疫熒光方法是把免疫學技術和熒光染色結合起來一種方法,它具有免疫學的特異性和熒光方法的敏感性,作為一種研究方法或實驗手段,熒光顯微鏡廣泛地應用于醫學領域內各種基礎理論研究和臨床診斷,如組織細胞學,微生物學,寄生蟲學,病理學的研究以及自身免疫病診斷中得到了廣泛應用.■產品特點Ø目鏡超大視場22mmØ內向式物鏡轉換器，使取放標本更加方便，可防止口中熱氣影響鏡頭觀察Ø無限遠光學系統,標準的柯拉照明,提供了優越的光學品質,使得像質更好Ø同軸粗、微動調焦裝置，使調焦既舒適平穩又可作精細微調Ø新型汞燈燈室使得操作手柄更加舒適，并最低限度地防止光源的泄露Ø電源箱220V交流輸入，指針顯示■技術規格一．顯微鏡參數1.三目鏡筒：鉸鏈式360°定位傾角30°、瞳距和屈光度可調2.大視場目鏡放大倍數：10×、15×（選購）視場直徑：23mm、17mm3.熒光物鏡放大倍數:4×、10×、40×（彈簧）、100×(彈簧、油）數值孔徑NA：0.10、0.25、0.65、1.25工作距離:37.5mm、7.31mm、0.63mm、0.18mm4.總放大倍數：40×--1500×5.機械筒長：160mm6.工作臺：160×156移動范圍：橫向82mm、縱向53mm、游標格值：0.1mm7.調焦機構：同軸粗微調調焦限位裝置、調節范圍：35mm微調格值：0.002mm8.阿貝聚光鏡：數值孔徑NA1.25帶可變光欄及濾色片、可升降結構、調節范圍：33mm9.照明系統：帶可變光欄的透射照明系統、亮度連續可調、鹵素燈：30W/6V10.電源：110V或220V50Hz11.激發光譜范圍:350mm-580mm;熒光光譜范圍:420mm-650mm12.照明系統:100WHBO超高壓球形汞燈光源13.觀察護目屏:防紫外擋板二．標準成像配置參數1、適配鏡：直徑：59mm,放大倍率：0.5倍，內調焦距：0～3mm調焦后可鎖緊2、數字攝像頭：高速USB2.0接口，可達480Mb/s；靈敏度：1V/lux-sec(550nm)；像素點尺寸：3.2μmx3.2μm；白平衡：自動/手動一鍵白平衡，幀率：40fps；圖象采集分辨率格式：支持8種格式最大采集分辨率2048×1536。3、軟件功能：圖像顯示、圖像拍攝、錄像和圖象處理功能，可以對所攝圖像進行文字編輯，比例尺顯示；超景深擴展；長度，角度，弧長測量；點，線，平行線，垂直測量；圓、橢圓測量；矩形，不規則形狀的周長、面積、重心位置等幾何參數測量。■儀器成套性1.熒光顯微鏡一臺2.熒光物鏡4X、10X、40X、100X（油）一只3.10X平場目鏡一對3.濾色片（蘭色）一片5.物鏡用浸油一瓶6.落射熒光裝置一套7.汞燈電源一只8.溴鎢燈二只9.激發組B.G一套10.專用適配鏡：1只11.YH-3001數字攝像頭：1只12.產品合格證、保修卡及說明書：1份

……………

　　■產品簡介CR-100V白光干涉檢測系統（白光干涉儀）可以非接觸檢測表面微結構形貌，以及相關的截面以及粗糙度參數。精度高，不會對被測物造成損壞。主要應用于高端制造行業，例如：光電子材料與器件、材料科學表面分析，MEMS微器件、LED芯片，光學測量、光學加工、精密機械加工，高等學校光學技術及物理光學實驗等�！霎a品特點1、非接觸檢測2、新型白光干涉物鏡，工作距離可達17.7mm3、可測試最低反射率0.5%的樣品4、高分辨率彩色CCD系統5、白光干涉軟件操作簡潔，全中文界面，很容易掌握操作�！黾夹g規格一、白光干涉儀參數1、光學設計：無限遠相移白光干涉系統2、觀察方式：連接電腦，視頻顯示3、光學參數放大倍數光學系統數值孔徑N.A測量范圍光學分辨率工作距離5X（選購）無限遠白光干涉0.120.5x0.55um23.6mm10X無限遠白光干涉0.250.25x0.252.2um17.7mm4、工作臺：圓盤360°旋轉，直徑150mm，帶傾斜調整功能，X軸行程：76mm，Y軸行程：50mm5、調焦：行程50mm，手動粗微調，微調格值0.002mm6、光源：LED白光光源，亮度手動可調，使用壽命不低于10000小時。中心波長：580nm7、、電源：AC100--240V50-60Hz8、儀器重量：20kg二、圖像顯示：圖像傳感器:1/2.5"彩色300萬CMOS；分辨率：2048x1536；像素點尺寸：2.2μmx2.2um；幀率：8fps全分辨率；數據接口:USB3.0.三、自動圖像采集測量系統1、納米驅動器：最大位移：80um；分辨率：5nm閉環控制；重復定位精度：0.1nm；線性度：0.2nm%F.S.2、自動圖像采集：軟件是圖像采集以及納米定位功能集成化控制的軟件，可以根據設定，驅動納米驅動器做納米級定位控制，同時對不同位置的干涉條紋進行采集；同時可設定圖像的曝光，像素，增益等參數。定位控制有開環閉環工能可供選擇。3、白光干涉分析軟件：基于Matlab使用，操作簡單，可以檢測臺階類樣品的臺階高度，臺階最大高度不大于70um；可以檢測到Ra不大于0.2um的表面粗糙度。可以截取到被檢測樣品的任何位置的橫切或者縱切面輪廓。檢測結果可以直接生成報告。直接可以測量的數據有，被選取位置的橫向以及縱向的粗糙度XRa，YRa；Sa，RMS，PV,以及視場區域內最大和最小的數據。四、聯想品牌計算機：Win764位操作系統/I7四核CPU/8G內存/獨立顯卡/23寸顯示器■儀器成套性1、白光干涉儀一臺2、白光干涉物鏡10X一只3、多功能工作臺一套4、專用數據采集系統一套5、PZT控制器及自動采集系統一套6、白光干涉測量軟件一套5、聯想品牌計算機一套6、產品合格證、保修卡及使用說明書一份

……………

　　■產品簡介CR-100V白光干涉檢測系統（白光干涉儀）可以非接觸檢測表面微結構形貌，以及相關的截面以及粗糙度參數。精度高，不會對被測物造成損壞。主要應用于高端制造行業，例如：光電子材料與器件、材料科學表面分析，MEMS微器件、LED芯片，光學測量、光學加工、精密機械加工，高等學校光學技術及物理光學實驗等�！霎a品特點1.非接觸檢測2.新型白光干涉物鏡，工作距離可達17.7mm3.可測試最低反射率0.5%的樣品4.高分辨率彩色CCD系統■技術規格1、光學設計：無限遠相移白光干涉系統2、觀察方式：連接電腦，視頻顯示3、光學參數放大倍數光學系統數值孔徑N.A測量范圍光學分辨率工作距離5X（選購）無限遠白光干涉0.120.5x0.55um23.6mm10X無限遠白光干涉0.250.25x0.252.2um17.7mm4、工作臺：圓盤360°旋轉，直徑150mm，帶傾斜調整功能方形工作臺，X軸行程：76mm，Y軸行程：50mm5、調焦：行程50mm，手動粗微調，微調格值0.002mm6、圖像采集：圖像傳感器:1/2.5"彩色300萬CMOS；分辨率：2048x1536；像素點尺寸：2.2μmx2.2um；幀率：8fps全分辨率；數據接口:USB3.0.7、光源：LED白光光源，亮度手動可調，使用壽命不低于10000小時。中心波長：580nm8、電源：AC100--240V50-60Hz9、儀器重量：20kg■儀器成套性1、白光干涉儀一臺2、白光干涉物鏡10X一只3、方、園工作臺一套4、專用數據采集系統一套5、產品合格證、保修卡及使用說明書一份

……………

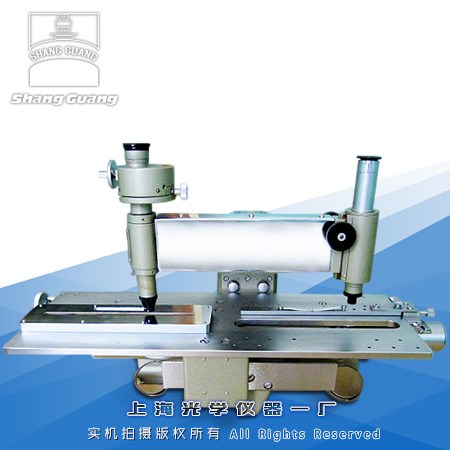

　　■產品簡介6W阿貝比較儀是基于阿貝原理而設計制造的高精度長度計量儀器。該儀器主要用于測量二線之間的距離及平面上兩點之間的距離：如對200mm以下短標尺的檢定；對光譜圓形及光學儀器中的分劃板的精密測量等等。并可作為攝譜儀的成套附件�！黾夹g規格1.測量范圍:200mm2.標尺分度值:1mm3.讀數顯微鏡分度值:0.001mm4.讀數顯微鏡放大倍數:50倍5.對線顯微鏡放大倍數:30倍6.對線顯微鏡工作距離:50mm7.儀器的測量誤差:（0.9+L/300-4H）um*注：H—被測物面離工作面高度（單位：毫米）L—被測長度（單位：毫米）8.儀器的體積：620x300x400mm9.儀器的重量：40kg

……………

　　■產品簡介6W阿貝比較儀是基于阿貝原理而設計制造的高精度長度計量儀器。該儀器主要用于測量二線之間的距離及平面上兩點之間的距離：如對200mm以下短標尺的檢定；對光譜圓形及光學儀器中的分劃板的精密測量等等。并可作為攝譜儀的成套附件�！黾夹g規格1.測量范圍:200mm2.標尺分度值:1mm3.讀數顯微鏡分度值:0.001mm4.讀數顯微鏡放大倍數:50倍5.對線顯微鏡放大倍數:30倍6.對線顯微鏡工作距離:50mm7.儀器的測量誤差:（0.9+L/300-4H）um*注：H—被測物面離工作面高度（單位：毫米）L—被測長度（單位：毫米）8.儀器的體積：620x300x400mm9.儀器的重量：40kg

……………

　　1X7精密光電自準直儀■產品簡介1X7引入光纖及激光工藝，精度、分辨率、靈敏度和穩定性均達國際一流�？赏瑫r測量、鎖定多達200多個光學目標,多種測量模式和功能，包括高速不限時在線連續測量保存模式、全屏調試模式、SPC數據實時分析、測試數據；具有眾多專用測量模塊，包括多面棱體的檢定、多齒分度臺的檢定、高精度導軌和平臺等精密零件的直線性、平行性、垂直性、平坦度及相對位置等，在高精度測量和儀器檢定、精密光學及機械領域中的航空、航天、造船等眾多領域有應用�！霎a品特點1、大視場雙軸同時測量2、多種測量模式可選3、測量精度高、操作簡單4、計算結果快速，實時顯示n產品應用1、光學微小角度測試2、光學定向、檢測及調校3、微小震動檢測4、精密轉臺回轉精度、定位精度測試5、精密機械產品檢測及安裝定位■技術規格1、有效口徑：32mm；2、分辨率（角秒）：0.01″；3、重復性（角秒）：0.1″；4、測試距離：20m；5、精度：±20″內優于±0.1″，±600″內優于0.2″；6、視場：2400″/1800″°；7、配套分析軟件：基于計算機的測試軟件能夠采集完整的測試數據，對測量結果進行更復雜的評估提供了良好的平臺。每一臺自準直儀均經單獨校準并附有測量報告，以保證最高可能的測量精度。8、品牌計算機（選購）■標準配件1、自準直儀主機一臺2、二維調節支架一套3、標準反射鏡一個4、冷光源（含光纖）一個5、冷光源備用燈泡一個6、光電測試軟件一套7、鋁合金包裝箱一套8、產品合格證、保修卡及說明書一份

……………

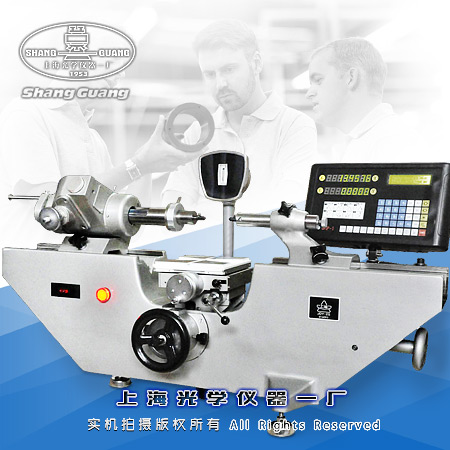

　　■產品用途JDY-2S數顯萬能測長儀是一種由精密機械、數顯系統和電氣部分相結合起來的長度計量儀器。本儀器除可用為對零件的外形尺寸進行直接測量和比較測量之外，還可以使用儀器所附有的專用設備來進行各種特殊測量工作�！鍪褂梅秶�Ø外尺寸ü平行平面零件的測量ü球形零件的測量ü在垂直位置的圓柱形零件的測量ü在水平位置的圓柱形零件的測量Ø內尺寸ü平行平面零件的測量ü以內測量裝置測內孔ü以電眼裝置測內孔Ø螺紋中徑ü外螺紋中經測量ü內螺紋中經測量■技術參數1、光柵尺數顯分度值：0.0002mm2、工作臺上微分筒的分度值：0.01mm3、直接測量范圍：0-100mm4、測量范圍外尺寸測量不用頂針架時：0-500mm用頂針架時：至180mm內尺寸測量外螺紋測量：≤180mm內螺紋測量：16-140mm螺紋中徑測量外：至180mm內：當深度從10-50mm時10-200mm5、測量壓力：一般情況時：150及250克，使用電眼裝置6、儀器的示值穩定性：0.4um7、儀器誤差（L維測量值，單位mm）：外尺寸測量：f±(1+L/200)μm內尺寸測量：±(1.5+L/200)μm8、萬能工作臺調節范圍：高度：0-150mm橫向：0-25mm9、頂針架：最大跨度：200mm被測量圓柱形零件的最大直徑：180mm（在長度小于85mm時）10、儀器體積：95×39×49cm11、儀器重量：85kg■標準配件1、萬能測長儀2、內測裝置3、電眼裝置4、標準環規5、外螺紋測量裝置6、內螺紋測量裝置7、各種測頭測帽8、數顯裝置9、產品合格證、保修卡及說明書

……………

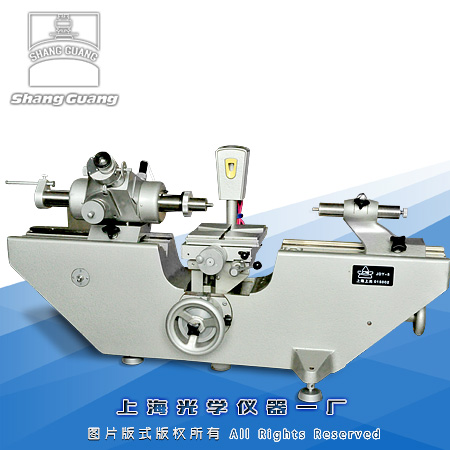

　　■產品用途JDY-2主要用于各種圓柱、球形、平行平面等精密零件的外形、內孔尺寸的直接測量和比較測量，亦可進行內外螺紋中徑等多種特殊測量，是各級計量室中必備的基本長度計量儀器之一。■技術參數1.使用范圍：外尺寸測量：0-500mm內尺寸測量：1-200mm外螺紋測量：≤180mm內螺紋測量：16-140mm2.直接測量范圍：0-100mm3.讀數顯微鏡分度值：1μm4.儀器誤差：外尺寸測量：f±(1+L/200)μm內尺寸測量：±(1.5+L/200)μm5.示值穩定性：外≤0.3μm，內≤0.5μm6.儀器體積：95×39×49cm7.儀器重量：85kg■標準配件1.內測裝置2.電眼裝置3.標準環規4.外螺紋測量裝置5.內螺紋測量裝置6.各種測頭測帽

……………

　　■產品簡介SRA-2粗糙度儀為測量粗糙度的高精度精密儀器；該儀器采用德國先進技術，優化的結構和簡易的操作設計，使得該高效率設備得到更易的使用，是上海光學儀器一廠積累數十年的表面計量學經驗，結合未來焦點技術生產的最新計量設備，它囊括了各大實驗室、車間和檢測部門所有常用的，基于國際標準的粗糙度測量。■產品特點一.粗糙度測量1、可對平面、斜面、圓柱面、內孔表面、圓弧面、球面等進行高精度的粗糙度分析2、適用多種粗糙度標準（GB/T3505-2000，GB/T6062-2001,GB/T10610-1998等）3、配備X-Y工作臺，顯著提高可操作性。4、自動校正功能。5、寬范圍、高分辨率的檢測器和一個直接驅動元件，提供了在同類產品中更優越的高精度測量。6、配備易于操作的控制箱，可進行開始/停止測量、返回等操作。驅動部的上/下位置和X軸的移動等微調操作。7、儀器帶有電腦及專用測量軟件，操作更加直觀方便，精度高，穩定性高，并方便報告打印輸出和數據保存。二、輪廓測量1、對距離、角度、半徑、周期等尺寸公差進行測量，對三坐標、畫像儀、投影儀等測不到的孔洞及微小尺寸進行測量。2、可記錄圖形。3、測量速度快。減少被測物滯留時間及人員時間的占用。4、人為誤差減少，任何人都可以測量。5、可以連接到電腦，通過軟件進行測量與分析■儀器參數一、粗糙度測量(一)X軸(驅動部)1、測量范圍:100mm2、分辨率:0.5μm3、長度基準:高精度位移傳感器4、驅動速度:0–10mm/s5、測量速度:0.5-2mm/s（二）Z軸(立柱)1、類型:電動操作2.、垂直移動:350mm（三）檢測器1、范圍／分辨率:1000μm/0.01μm2、測針針尖:2um3、示值誤差:±5%-—±7%4、測量重復性:±3%-—-±5%5、類型:差動電感式6、驅動裝置的控制:手動或PC操作（四）評價參數：Ra,Rq,Rz,Ry,Rz(JIS),Ry(DIN),Rc,Rp,Rpmax,Rpi,Rv,Rvmax,Rvi,Rt,Rti,R3z,R3zi,R3y,S,Pc(Ppi),Sm,HSC,mr,dc,plateauratio,mrd,Rk,Rpk,Rvk,Mr1,Mr2,Da,Dq,la,lq,Sk,Ku,Lo,Lr,A1,A2（五）取樣長度：0.08mm,0.25mm,0.8mm,2.5mm,8mm（六）數據補償功能：傾斜補償，R平面(曲面)補償，橢圓補償，拋物線補償，雙曲線補償，二次曲線自動補償，多項式補償，多項式自動補償.二、輪廓測量1、測量范圍:≤100mm2、分辨率:0.1μm3、測量速度:0.2,0.5、1mm/s4、測量方向:向后5、指示精度:±(3.5+2L/100)μm*L=測量長度(mm)6、測針上／下運作:弧形運動7、測針方向:向下8、測力:10-30mN9、測針針尖半徑:25μm,硬質合金針尖

……………

　　■產品簡介SRA-1粗糙度儀為測量粗糙度的高精度精密儀器；該儀器采用進口先進技術，優化的結構和簡易的操作設計，使得該高效率設備得到更易的使用，是上海光學儀器一廠積累數十年的表面計量學經驗，結合未來焦點技術生產的最新計量設備，它囊括了各大實驗室、車間和檢測部門所有常用的，基于國際標準的粗糙度測量。■產品特點1、可對平面、斜面、圓柱面、內孔表面、圓弧面、球面等進行高精度的粗糙度分析2、適用多種粗糙度標準（GB/T3505-2000，GB/T6062-2001,GB/T10610-1998等）3、配備X-Y工作臺，顯著提高可操作性。4、自動校正功能。5、寬范圍、高分辨率的檢測器和一個直接驅動元件，提供了在同類產品中更優越的高精度測量。6、配備易于操作的控制箱，可進行開始/停止測量、返回等操作。驅動部的上/下位置和X軸的移動等微調操作。7、儀器帶有專用測量軟件，需選配電腦，操作更加直觀方便，精度高，穩定性高，并方便報告打印輸出和數據保存�！鰞x器參數一、X軸(驅動部)1.測量范圍:100mm2.分辨率:0.5μm3.長度基準:高精度位移傳感器4.驅動速度:0–10mm/s5.測量速度:0.5-2mm/s二、Z軸(立柱)1.類型:電動操作2.垂直移動:350mm三、檢測器1.范圍／分辨率:1000μm/0.01μm2.測針針尖:2um3.示值誤差:±5%—±7%4.測量重復性:±3%—±5%5.類型:差動電感式6.驅動裝置的控制:手動或PC操作四、評價參數Ra,Rq,Rz,Ry,Rz(JIS),Ry(DIN),Rc,Rp,Rpmax,Rpi,Rv,Rvmax,Rvi,Rt,Rti,R3z,R3zi,R3y,S,Pc(Ppi),Sm,HSC,mr,dc,plateauratio,mrd,Rk,Rpk,Rvk,Mr1,Mr2,Da,Dq,la,lq,Sk,Ku,Lo,Lr,A1,A2五、取樣長度0.08mm,0.25mm,0.8mm,2.5mm,8mm六、數據補償功能傾斜補償，R平面(曲面)補償，橢圓補償，拋物線補償，雙曲線補償，二次曲線自動補償，多項式補償，多項式自動補償

……………

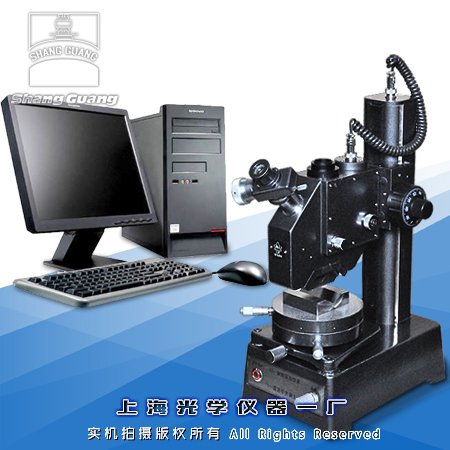

　　■產品簡介9J-PC光切法測量軟件是我廠我廠新開發的高性價比，具有高分辨率、高精度、高清晰度等特點的一款專門用于光切法顯微鏡9J上面的軟件。軟件采用USB2.0標準接口和傳統的采集卡對圖像進行采集。它具有先進的電腦測量系統，界面簡潔，操作方便，通過點擊鼠標可自動換算出相對應的Ra、Rz、Ry、值，測量方便，減少了人為誤差，大大提高了測量精度■軟件特點Ø本系統符合JJG77-2006中華人民共和國國家計量技術規范標準。Ø本系統享有獨家版權資格，已在國家版權局登記注冊。登記號：2013SR039588Ø本系統具有國家級計量證書，保證測量系統的精確度和有效度�！鲕浖�功能1.軟件配備高清低噪度數字相機,可實現數字型號和模擬型號自由切換，能拍攝高質量圖片。滿足不同用戶的需求。2.本軟件有圖片縮、放功能，可以更準確找到清晰的圖像邊緣，易操作。大大減少人為測量誤差。更準確的得出檢測的數據。3.Ra、Rz、Ry、s值測量重復性≤1%4.可以測量出樣品的個體參數，并自動生成曲線圖。5.軟件有強大的數據處理功能，通過個體參數可以自動換算出Ra、Rz、Ry、s值。免除用戶復雜的計算步驟，簡便、快捷、準確的得出結果。6.軟件自動生成測試報告，并可以word文檔保存以便以后調用。個體參數也可以以word文檔和Excel文檔保存。■儀器參數：1.測量范圍不平度平均高度值(微米):>0.8-1.6、>1.6-6.3、>6.3-20、>20-802.表面光潔度(級別):9、8-7、6-5、4-33.所需物鏡：60X/N.A.0.55、30X/0.40、14X/0.20、7X/0.124.總放大倍數：510X、260X、120X、60X5.物鏡組件工作距離(mm):0.04、0.2、2.5、9.56.視場(mm):0.3、0.6、1.3、2.57.攝影裝置放大倍數：約6倍8.測量不平度范圍：(0.8-80)微米9.不平寬度：用測微目鏡：0.7微米-2.5毫米用座標工作臺：(0.01-13)毫米10.調焦：同軸粗微調升降10.儀器重量約：23公斤11.外形尺寸(mm):約180×290×470■儀器成套性1.儀器主體：1臺2.測微目鏡：1只3.座標工作臺：1件4.V型塊：1件5.標準刻尺(連盒)：1件6.7倍物鏡：1組7.14倍物鏡：1組8.30倍物鏡：1組9.60倍物鏡：1組10.YH-3001數字攝像頭：1只11.光切法測量系統：1套12.測微尺：1塊13.可調變壓器：1只14.LED照明裝置：1套（在主機上）15.合格證、保修卡、使用說明書：1份

……………

　　■產品簡介13XD-PC倒置金相顯微鏡采用優良的無限遠光學系統與模塊化的功能設計理念，可以方便升級系統，實現偏光觀察,明場觀察等功能。緊湊穩定的高剛性主體，充分體現了顯微鏡操作的防振要求。符合人機工程學要求的理想設計，使操作更方便舒適，空間更廣闊。適用于金相組織及表面形態的顯微觀察，是金屬學、礦物學、精密工程學研究的理想儀器�！黾夹g規格一、顯微鏡1.大視野目鏡：WF10X(視場數Φ22mm)2.無限遠長工作距離平場消色差物鏡放大倍數數值孔徑工作距離（mm）視場范圍（mm）PLL5X0.1510.84.40PLL10X0.3010.02.20PLL20X0.454.001.13PLL50X0.557.800.44PLL100X（干）0.802.100.222.目鏡筒：三目觀察筒,45°傾斜,鉸鏈組可360°旋轉,固定式目鏡筒,瞳距調節范圍50-75mm,兩檔式分光比：雙目:三目=100：0或0：100；3.調焦機構：采用低手位粗微調同軸,粗調行程9mm,焦面向上6.5mm,向下2.5mm,微調精度0.002mm,帶有防止下滑的松緊調節手輪；帶5.轉換器：五孔(內向式滾珠內定位)6.機械移動載物臺，平臺尺寸：240（W）×250（L），移動范圍50×50mm，雙向線軌傳動，右手低手位控制7.照明系統：12V100W鹵素燈，亮度可調；內置視場光闌、孔徑光闌與拉板式起偏器二、標準成像配置參數1、適配鏡：直徑：59mm,放大倍率：0.5倍，內調焦距：0～3mm調焦后可鎖緊2、數字攝像頭：圖像傳感器:1/2"彩色300萬CMOS；像素點尺寸：3.2μmx3.2μm；分辨率：2048x1536；幀率：8fps全分辨率；靈敏度：1V/lux-sec(550nm)；自動曝光控制:57μs-350ms；信噪比:43dB；掃描方式:逐行掃描；快門:電子快門；數據接口:USB2.0,480Mb/s；白平衡:一鍵白平衡。3、軟件功能：圖像顯示、圖像拍攝、錄像和圖象處理功能，可以對所攝圖像進行文字編輯，比例尺顯示；超景深擴展；長度，角度，弧長測量；點，線，平行線，垂直測量；圓、橢圓測量；矩形，不規則形狀的周長、面積、重心位置等幾何參數測量�！鰞x器成套性1、顯微鏡一臺2、目鏡10X一對3、無限遠長工作距離物鏡5X、10X、20X、50X、100X（干）各一只4、金屬載物臺板（中心孔直徑25、中心孔直徑12，各一個）二個5、12V100W鹵素燈一只6、0.5倍專用適配鏡一只7、YH-3001數碼攝像頭一只8、產品合格證、保修卡及說明書一份

……………

　　■產品簡介SG-51正置型金相顯微鏡,儀器采用了反射和透射兩種照明形式，并配有偏光裝置。在反射光照明下可進行明暗場和偏光觀察，又可在透射光照明下作明場觀察。本儀器可選配攝影裝置與顯微鏡相連接拍攝照片等。儀器造型新穎、性能良好、使用方便可靠，可供工廠、高等院校、科研機構及電子工業部門作金相、礦相、晶體、微電子等方面的試驗與分析研究之用。■產品特點ØWF10X（Φ22）大視野目鏡，平場無限遠系統金相物鏡。Ø儀器采用了反射和透射兩種照明形式，并配有偏光裝置。Ø在反射光照明下可進行明暗場和偏光觀察，又可在透射光照明下作明場觀察。Ø本儀器可選配攝影裝置與電腦相連接拍攝照片等■技術規格1、光學系統：無限遠色差校正光學系統2、觀察筒：30°傾斜，無限遠鉸鏈式三目觀察筒，瞳距調節：54mm-75mm;視度調節：±5屈光度；3、高眼點大視野平場目鏡:10×/22mm4、明暗場平場無限遠長工作距離金相物鏡放大倍數數值孔徑工作距離（mm）備注PLL5X0.1029.40標配PLL10X0.2516.0PLL20X0.4010.60PLL50X0.555.10PLL40X0.65.40選購PLL100X（干）0.94.05、總放大倍率：50x，100x，200x，500x6、雙層移動平臺尺寸：182mm×151mm；移動范圍：75mm×51mm7、調焦:粗、微動同軸調焦機構采用齒輪齒條傳動機構，微動格值0.002mm8、光源:透射光照明，落射光照明。12V/50WAC85V-230V亮度可調9、濾色片（綠、蘭、中性），插板式（落射照明）■儀器成套性1、正置金相顯微鏡一臺2、三目觀察鏡筒一只（在主機上）3、平場目鏡10X一對4、無限遠明暗場平場金相物鏡5X、10X、20X、50X各一只5、玻璃載物片一片6、濾色片（黃、綠、中性）各一片7、產品合格證、保修卡及說明書一份■選購件1、目鏡：16X目鏡；10X測微鏡、測微尺(格值：0.01mm)2、專用適配鏡和300萬、500萬或900萬數碼攝像機3、數碼適配鏡、數碼相機4、專業研究級圖像分析軟件、計算機

……………

　　5XC-PC倒置金相顯微鏡■產品簡介5XC-PC金相顯微鏡主要用于鑒定和分析金屬內部結構組織，它是金屬學研究金相的重要儀器，是工業部門鑒定產品質量的關鍵設備；本儀器廣泛用于機械工業的金相組織觀察分析，地礦部門對礦物的分析研究，電子等方面的觀察測量，是工廠、高等院校、科研機構、電子工業精密工程測量等領域�！霎a品特點Ø使用專業的金相物鏡及平場目鏡，成像質量好，分辨率高，觀察舒適。Ø提供優越的圖像質量和穩固可靠的機械結構。Ø配備相應的數字成像系統，可對觀察圖像進行采集和保存。Ø選配電腦和專業金相分析軟件圖像進行金相圖像分析�！黾夹g規格一.顯微鏡參數1、光學系統：有限遠光學系統2、觀察筒：鉸鏈式三目，45°傾斜，雙邊±5屈光度可調，瞳距調節范圍：54-75mm，固定式分光比，雙目:三目=80%:20%3、平場目鏡：10X/18mm4、有限遠平場消色差金相物鏡放大倍數數值孔徑（NA）工作距離(mm)備注5×0.1315.5標配10×0.258.7020×0.408.8050×0.605.10100×0.851.85選購5、轉換器:內置四孔轉換器6、調焦機構：低手位粗微調同軸調焦機構，粗動每轉行程38mm；微調精度2um，帶松緊調節機構7、載物臺：三層機械移動平臺，面積180mm×155mm，右手低手位控制，行程:75mm×40mm;金屬載物臺板，中心孔直徑φ12mm8、聚光鏡：柯拉照明聚光鏡，數值孔徑N.A1.25，預調中心，齒輪齒條升降9、照明系統：反射式柯拉照明，帶可變孔徑光欄和中心可調視場光欄，6V20W鹵素燈，光強連續可調二.標準成像配置參數1、適配鏡：直徑：59mm,放大倍率：0.5倍，內調焦距：0～3mm調焦后可鎖緊2、數碼攝像機：圖像傳感器:1/2"彩色300萬CMOS；像素點尺寸：3.2μmx3.2μm；分辨率：2048x1536；幀率：8fps全分辨率；靈敏度：1V/lux-sec(550nm)；自動曝光控制:57μs-350ms；信噪比:43dB；掃描方式:逐行掃描；快門:電子快門；數據接口:USB2.0,480Mb/s；白平衡:一鍵白平衡。3、軟件功能：圖像顯示、圖像拍攝、錄像和圖象處理功能，可以對所攝圖像進行文字編輯，比例尺顯示；超景深擴展；長度，角度，弧長測量；點，線，平行線，垂直測量；園、橢圓測量；矩形，不規則形狀的周長、面積、重心位置等幾何參數測量。■儀器成套性1、倒置金相顯微鏡一臺2、平場目鏡10X一對3、平場消色差金相物鏡5×、10×、20×、50×各一只（在主機上）4、載物臺一只（在主機上）5、載物片一組6、試樣壓片組一組7、LED照明一套（在主機上）8、0.5倍專用適配鏡一只9、YH-3001數字攝像頭一只10、產品合格證、保修卡及說明書一份

……………
